一、用途：

LSD-LC-200落錘沖擊試驗機適用于對非金屬材料制品進行沖擊試驗，是用以評價材料抗沖擊性能的一種測試儀器。以鑒定材料質量的優劣。對通過法和梯度法兩種試驗方法均適用。

二、性能：

本試驗機采用單片機控制技術，可預置沖擊高度，自動防止二次沖擊，自動提錘到預定高度，并顯示實時高度。該機可靠性好、精度高，符合專業標準ZBN72026—90、GB/T18102-2007、GB/T14153-2002落錘式沖擊試驗機技術條件標準的要求。

三、主要技術參數及規格：

1、使用溫度：10—35℃

2、附近無大的振源，無強的電磁場。

3、環境中無腐蝕性介質，并注意做到電控箱通風良好。

4、電源：交流220V±10% ?2A

5、錘體質量：0.5kg ?????1kg

6、工作臺行程：0—400mm

7、試樣直徑：10—400mm或（板材、型材）

8、最大沖擊高度：2000mm

9、高度定位誤差：±2mm

10、外形尺寸：主機（長×寬×高） 600mm×600mm×3500mm

四、主要構造和原理：

1、 試驗機主要由工作臺、防止二次沖擊機構、支承管、導管、錘體、V型體及自動落錘機構、減速器、電控箱和機座組成。

2、 試驗機工作原理：在試驗機導管內安裝一個錘體安裝夾具，通過電機及減速箱的運轉，帶動夾具提升錘體，錘體自動升到所需高度時，按動落錘開關，使錘體在導管內自由落下，沖擊在試樣上，達到測試目的。沖擊能量可根據錘體質量及沖擊高度計算得出結果。當錘體沖擊試樣后，試樣沒破碎使錘體產生反彈時，光電信號控制防止二次沖擊機構迅速將反彈錘體夾（接）住，達到防止二次沖擊的目的。安放試樣的V型鐵安裝在工作臺下方，兩側安裝有二根絲桿，通過手輪的轉動帶動絲桿旋轉V型鐵升降。

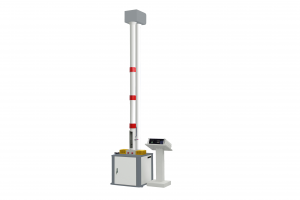

五、產品圖片
